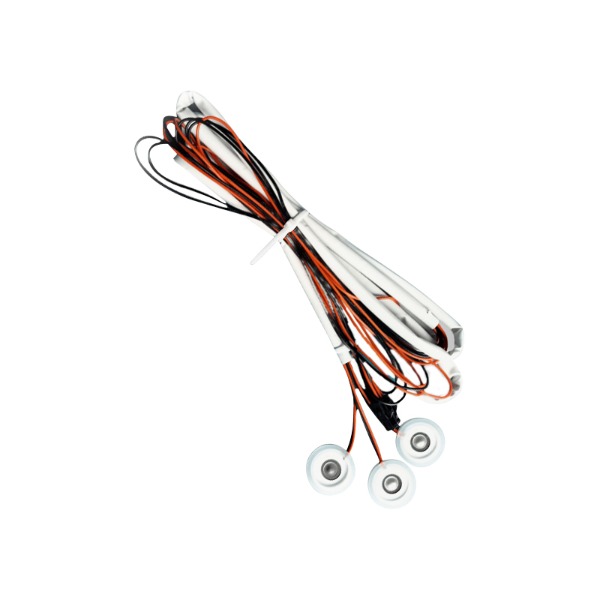

Mọi điều bạn cần biết về Đĩa gốm áp điện y tế

Đĩa gốm áp điện y tế s phải đạt hệ số ghép cơ điện ở chế độ độ dày (kt) trên 0,48 và trở kháng âm dưới 35 MRayl để phù hợp cho chẩn đoán hình ảnh hoặc siêu âm điều trị. Nếu không có những thông số này, đĩa đệm không thể tạo ra độ phân giải cần thiết hoặc độ xuyên thấu mô an toàn.

Không giống như gốm áp điện cấp công nghiệp hoặc tiêu dùng, đĩa cấp y tế có đặc điểm là tổn thất điện môi được kiểm soát chặt chẽ (tan δ < 0,02) và nhiệt độ Curie trên 300°C để đảm bảo sự ổn định trong quá trình khử trùng và hoạt động kéo dài.

Thuộc tính vật liệu quan trọng cho ứng dụng y tế

Đĩa gốm áp điện y tế thường được chế tạo từ các chế phẩm chì zirconat titanate (PZT) đã biến tính. Bảng bên dưới hiển thị các phạm vi thuộc tính thiết yếu cho các mục đích sử dụng y tế thông thường như tạo ảnh siêu âm, HIFU (siêu âm hội tụ cường độ cao) và cảm biến dòng chảy.

• Hằng số điện tích áp điện (d33): 400–600 pC/N – đảm bảo đủ độ dịch chuyển cho kích thích điện áp thấp.
• Độ thấm tương đối (εr): 1200–1800 ở 1 kHz – phù hợp với trở kháng điện với mạch điều khiển y tế.
• Hệ số chất lượng cơ học (Qm): 60–150 – cân bằng độ nhạy (Qm thấp) so với công suất đầu ra (Qm cao) để chụp ảnh hoặc trị liệu.
• Mật độ (ρ): 7,5–7,8 g/cm³ – ảnh hưởng đến sự kết hợp âm thanh với mô người.

Ví dụ, một đĩa dùng trong đầu dò siêu âm tim cần có kt > 0,5 và sự thay đổi độ dày nhỏ hơn ± 2 μm trên đường kính đĩa để tránh hiện tượng méo pha và tạo tác.

Tỷ lệ đường kính trên độ dày và lựa chọn tần số cộng hưởng

Tần số hoạt động của đĩa áp điện y tế tỷ lệ nghịch với độ dày của nó. Đối với đĩa chế độ hướng tâm tiêu chuẩn, tần số chế độ độ dày cơ bản f_t (tính bằng MHz) ≈ N_t/độ dày (mm) , trong đó N_t là hằng số tần số (thường là 1900–2100 Hz·m đối với vật liệu loại PZT-5A).

Các dải tần y tế phổ biến và kích thước đĩa tương ứng:

• 2–5 MHz (hình ảnh bụng & sản khoa): độ dày 0,4–1,0 mm, đường kính thường là 10–25 mm.
• 7,5–10 MHz (mạch máu & các bộ phận nhỏ): độ dày 0,2–0,28 mm, đường kính 6–12 mm.
• 15–20 MHz (chụp ảnh nhãn khoa và da): độ dày 0,1–0,13 mm, đường kính 3–6 mm.

Việc chọn tỷ lệ không chính xác sẽ dẫn đến các chế độ giả mạo. Đĩa cấp y tế sẽ loại bỏ các chế độ bên bằng tỷ lệ tần số xuyên tâm trên độ dày < 0,7 để tránh nhiễu với cộng hưởng độ dày sơ cấp.

Tích hợp lớp đệm và kết hợp âm thanh

Đĩa sứ trần có trở kháng âm ~34 MRayl, trong khi mô mềm của con người là ~1,5 MRayl. Nếu không có lớp phù hợp, hơn 88% năng lượng siêu âm bị phản xạ tại giao diện mô-đĩa, khiến thiết bị không còn hiệu quả.

Vì vậy, đĩa áp điện y tế không bao giờ được sử dụng một mình. Nó yêu cầu:

• Một hoặc hai lớp phù hợp (mỗi loại có trở kháng trung gian, ví dụ: 9–12 MRayl) để tăng hiệu suất truyền lên trên 80%.
• Lớp nền có độ suy giảm cao (trở kháng âm thanh 15–25 MRayl, độ suy giảm > 20 dB/cm/MHz) để làm giảm bức xạ phía sau và rút ngắn thời lượng xung.

Ví dụ: thêm một lớp phù hợp duy nhất có độ dày λ/4 ở tần số trung tâm sẽ cải thiện băng thông từ 45% đến 72% , trực tiếp tăng độ phân giải hình ảnh.

Ổn định điện và hiệu suất trong điều kiện y tế

Đĩa gốm được sản xuất chưa có khả năng áp điện cho đến khi được đánh cực. Đĩa cấp y tế yêu cầu điện áp phân cực 2–4 kV/mm ở 100–150°C trong 15–30 phút để đạt được sự liên kết miền. Việc phân tích không đầy đủ dẫn đến d33 giảm hơn 30% và đáp ứng tần số không ổn định.

Sau khi đánh bóng, đĩa trải qua quá trình lão hóa và ổn định nhiệt. Tiêu chí chấp nhận y tế bao gồm:

• Độ lệch điện dung < 3% sau 500 giờ ở 37°C (nhiệt độ cơ thể) và độ ẩm 90%.
• Điện trở cách điện > 10 GΩ ở 500 V DC để ngăn dòng điện rò rỉ trong đầu dò tiếp xúc với bệnh nhân.
• Không khử cực ở nhiệt độ dưới 200°C để tồn tại trong ethylene oxit hoặc khử trùng bằng nồi hấp (121°C).

Mất điện môi và sinh nhiệt trong đĩa trị liệu

Đối với các ứng dụng y tế sóng liên tục hoặc chu kỳ cao (ví dụ: siêu âm vật lý trị liệu, cắt phẫu thuật), đĩa phải tản nhiệt mà không làm dịch chuyển cộng hưởng. Chỉ số quan trọng là hệ số tổn thất điện môi (tan δ) . Ở tần số 1 MHz và 20 V/mm, đĩa trị liệu y tế duy trì tan δ < 0,015, hạn chế mức tăng nhiệt độ xuống < 15°C ở đầu ra âm thanh 1 W/cm².

Một đĩa có tan δ là 0,03 (thường gặp ở các đĩa công nghiệp giá rẻ) sẽ tạo ra nhiệt gấp đôi, dẫn đến:

• Độ lệch tần số của 0,5–1,2% mỗi lần tăng 10°C , gây ra hiện tượng lệch khỏi thiết bị điện tử lái xe.
• Sự giãn nở nhiệt không khớp với các lớp liên kết, dẫn đến sự phân tách sau < 50 chu kỳ xử lý.

Do đó, đĩa trị liệu y tế chỉ định tốc độ rung tối đa < 0,5 m/s RMS và bao gồm các cảm biến nhiệt độ tích hợp trong bộ đầu dò.

Yêu cầu về tính tương thích sinh học và đóng gói

Bản thân đĩa gốm thô không tương thích sinh học do hàm lượng chì (PZT điển hình chứa 60–70% chì tính theo trọng lượng). Do đó, các tiêu chuẩn quản lý y tế (IEC 60601-2-37, hướng dẫn của FDA) bắt buộc phải đóng gói. Đĩa phải được bịt kín hoặc phủ parylene-C (độ dày 5–15 μm) hoặc epoxy cấp y tế.

Xác thực đóng gói bao gồm:

• Thử nghiệm độc tế bào ISO 10993-5: không có sự ly giải tế bào xung quanh đĩa được đóng gói.
• Phân tích chì có thể lọc: < 0,1 μg/cm2/ngày trong dịch cơ thể mô phỏng.

Nếu không có sự đóng gói thích hợp, ngay cả một đĩa bị hỏng cũng có thể dẫn đến chi phí chứng nhận lại đầu dò vượt quá 10.000 USD cho mỗi sự cố (nộp hồ sơ và kiểm tra theo quy định).

Kiểm tra hiệu suất trước khi tích hợp y tế

Mỗi lô đĩa áp điện y tế phải vượt qua các bài kiểm tra điện và âm thanh tiêu chuẩn hóa. Tiêu chí chấp nhận/từ chối dựa trên IEEE 176-1987 và IEC 60483:

• Độ lớn trở kháng khi cộng hưởng: ±10% giá trị danh nghĩa.
• Góc pha khi cộng hưởng: > 85° (chế độ thuần túy).
• Dung sai điện dung: ±5% tại 1 kHz, 25°C.
• Sự thay đổi độ dày: ≤ ±3 μm trên bề mặt đĩa đối với mảng.

Một đĩa vượt qua các giới hạn này có thể được tích hợp trực tiếp vào đầu dò siêu âm y tế hoặc thiết bị trị liệu mà không cần điều chỉnh thêm, tiết kiệm 15–20 giờ hiệu chuẩn kỹ thuật cho mỗi đầu dò.
