Chip nguyên tử hóa Piezo: Hướng dẫn toàn diện về công nghệ, ứng dụng và đổi mới

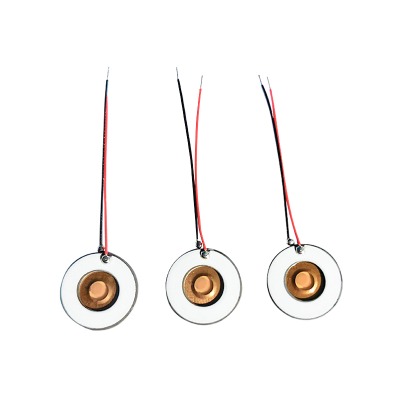

Giới thiệu về chip nguyên tử hóa Piezo

Nguyên tử hóa Piezo là gì?

Nguyên tử hóa Piezo là một phương pháp hiệu quả cao để chuyển đổi chất lỏng thành các giọt mịn thông qua rung động cơ học được tạo ra bởi vật liệu áp điện. các chip nguyên tử hóa áp điện đóng vai trò là thành phần cốt lõi trong quá trình này, chuyển đổi năng lượng điện thành các dao động cơ học tần số cao. Những dao động này tạo ra các sóng mao dẫn trên bề mặt chất lỏng, cuối cùng dẫn đến sự phóng ra các giọt nước.

Không giống như các hệ thống nguyên tử hóa khí nén hoặc siêu âm truyền thống, nguyên tử hóa dựa trên áp điện không phụ thuộc vào luồng không khí hoặc sóng âm công suất cao. Thay vào đó, nó sử dụng độ rung được kiểm soát chính xác ở quy mô vi mô, giúp nó phù hợp với các ứng dụng yêu cầu kiểm soát kích thước giọt chính xác và mức tiêu thụ năng lượng thấp. Nguyên tắc này được áp dụng rộng rãi trong ống hít y tế, máy tạo độ ẩm, lớp phủ công nghiệp và máy phun nông nghiệp.

Về bản chất, nguyên tử hóa áp điện là một công nghệ sạch, yên tĩnh và tiết kiệm năng lượng, ngày càng nhận được sự chú ý trong các ngành công nghiệp do khả năng mở rộng và độ chính xác của nó.

Hiệu ứng áp điện trong quá trình nguyên tử hóa

Hiệu ứng áp điện là nguyên lý vật lý cơ bản đằng sau chip nguyên tử hóa áp điện. Nó mô tả hiện tượng trong đó một số vật liệu tinh thể nhất định, chẳng hạn như chì zirconat titanate (PZT) hoặc thạch anh, tạo ra biến dạng cơ học khi đặt một điện trường vào. Khi một điện áp xoay chiều được đưa vào, vật liệu nhanh chóng giãn nở và co lại, tạo ra các rung động ở tần số siêu âm.

Trong bối cảnh nguyên tử hóa, rung động này được truyền đến một màng chất lỏng nằm trên bề mặt chip. Năng lượng cơ học gây ra sự mất ổn định bề mặt, dẫn đến sự phá vỡ lớp chất lỏng thành các giọt nhỏ đồng nhất – một quá trình được gọi là tạo ra các giọt nhỏ. Tần số và biên độ chính xác của rung động xác định kích thước và sự phân bố của giọt nước.

Việc chuyển đổi cơ điện này cho phép nguyên tử hóa ổn định mà không cần gia nhiệt hoặc điều áp bên ngoài, mang lại sự an toàn nâng cao và khả năng tương thích vật liệu. Do đó, bộ phun áp điện đã trở thành một yếu tố quan trọng trong công nghệ phun khí dung hiện đại, kết hợp giữa sự nhỏ gọn với hiệu suất cao.

Ưu điểm của nguyên tử hóa Piezo

Việc áp dụng chip nguyên tử hóa Piezo mang lại những lợi thế đáng kể so với các phương pháp nguyên tử hóa thông thường. Bảng dưới đây tóm tắt những khác biệt chính giữa các công nghệ nguyên tử hóa phổ biến.

So sánh các công nghệ nguyên tử hóa

Loại công nghệ	Cơ chế lái xe	Hiệu quả năng lượng	Tính đồng nhất của giọt	Độ ồn	Nhu cầu bảo trì
Nguyên tử hóa áp điện	Rung áp điện	Cao	Tuyệt vời	Rất thấp	Thấp
Nguyên tử hóa siêu âm	Cộng hưởng âm thanh	Trung bình	Trung bình	Cao	Trung bình
Phun khí nén	Luồng khí nén	Thấp	Biến	Cao	Cao

Từ sự so sánh này, chip nguyên tử hóa áp điện thể hiện những ưu điểm rõ ràng về độ chính xác, mức tiêu thụ điện năng và độ ổn định khi vận hành. Cơ chế hình thành giọt dựa trên rung động của nó đảm bảo phân bố kích thước hạt nhất quán, rất quan trọng trong các ứng dụng y tế và công nghiệp, nơi cần có độ chính xác về liều lượng hoặc tính đồng nhất của lớp phủ.

Ngoài ra, do không có các bộ phận cơ khí chuyển động hoặc hệ thống nén khí, máy phun áp điện hoạt động êm ái và có tuổi thọ dài hơn. Hiệu quả của chúng trong việc chuyển đổi năng lượng điện thành năng lượng nguyên tử hóa cũng góp phần giảm chi phí vận hành, phù hợp với xu hướng toàn cầu về công nghệ tiết kiệm năng lượng và ít tiếng ồn.

Công nghệ và nguyên lý làm việc

Thiết kế và vật liệu chip

Hiệu suất và độ tin cậy của chip nguyên tử hóa áp điện phụ thuộc rất nhiều vào thiết kế cấu trúc và vật liệu được sử dụng để chế tạo nó. Con chip thường bao gồm ba lớp chính: chất nền áp điện, lớp điện cực và bề mặt nguyên tử hóa. Mỗi lớp phục vụ một mục đích cụ thể trong việc chuyển đổi năng lượng điện thành chuyển động cơ học và truyền nó sang chất lỏng một cách hiệu quả.

Các vật liệu được sử dụng rộng rãi nhất cho chất nền áp điện là Chì Zirconate Titanate (PZT) và Thạch anh. PZT mang lại hiệu suất ghép cơ điện cao và khả năng biến dạng mạnh, khiến nó trở nên lý tưởng cho các ứng dụng yêu cầu công suất nguyên tử hóa cao. Ngược lại, thạch anh mang lại sự ổn định nhiệt độ và độ trơ hóa học vượt trội, thích hợp cho các quy trình y tế hoặc hóa học liên quan đến chất lỏng nhạy cảm.

Lớp điện cực, thường bao gồm các màng kim loại mỏng như vàng hoặc bạch kim, đảm bảo phân bố điện trường đồng đều trên bề mặt. Bề mặt nguyên tử hóa có thể có các lỗ siêu nhỏ hoặc các mẫu lưới giúp tăng cường hoạt động mao dẫn và tối ưu hóa thế hệ microdroplet .

Bảng dưới đây cung cấp cái nhìn tổng quan về các vật liệu thường được sử dụng trong thiết kế chip nguyên tử hóa áp điện và các đặc tính của chúng.

Vật liệu phổ biến được sử dụng trong chip nguyên tử hóa Piezo

Loại vật liệu	Thành phần mẫu	Thuộc tính chính	Ứng dụng điển hình
Lớp áp điện	PZT, thạch anh	Cao piezoelectric constant, stability	Chuyển đổi năng lượng
Lớp điện cực	Vàng, Bạch kim	Cao conductivity, corrosion resistance	Tiếp điểm điện
Bề mặt nguyên tử hóa	Thép không gỉ, Silicon	Độ bền, độ êm ái, khả năng tương thích chế tạo vi mô	Giao diện tương tác chất lỏng

Việc lựa chọn và tích hợp cẩn thận các vật liệu này không chỉ quyết định hiệu suất nguyên tử hóa mà còn cả độ bền và khả năng tương thích của chip với các chất lỏng khác nhau.

Quy trình chế tạo

Việc chế tạo chip nguyên tử hóa áp điện bao gồm các kỹ thuật chế tạo vi mô chính xác để đảm bảo tính đồng nhất về cấu trúc và hiệu suất ổn định. Quy trình này thường bao gồm các bước chính sau:

Chuẩn bị chất nền:
Tấm wafer áp điện cơ bản (PZT hoặc thạch anh) được làm sạch và xử lý trước để loại bỏ tạp chất và đạt được bề mặt mịn.

Lắng đọng điện cực:
Màng kim loại mỏng được lắng đọng bằng kỹ thuật phún xạ hoặc bay hơi. Các lớp này tạo thành các điện cực trên và dưới điều khiển rung động.

Hình thành mẫu:
Quang khắc được sử dụng để xác định các mẫu điện cực, đảm bảo phân bổ điện áp chính xác trên chip.

Khắc và vi cơ:
Các lỗ hoặc kênh siêu nhỏ được khắc vào bề mặt nguyên tử hóa để tạo điều kiện cho chất lỏng chuyển động và phát ra giọt nước.

Lắp ráp và đóng gói:
Các lớp được liên kết với nhau và chip được bọc lại để bảo vệ nó khỏi độ ẩm, bụi và hư hỏng cơ học.

Quá trình này kết hợp các nguyên tắc kỹ thuật sản xuất điện tử và hệ thống vi cơ điện tử (MEMS). Độ chính xác của quá trình chế tạo ảnh hưởng trực tiếp đến tính đồng nhất của giọt và độ ổn định tần số, cả hai đều rất quan trọng đối với công nghệ phun sương hiệu quả.

Nguyên tắc làm việc

Hoạt động của chip nguyên tử hóa áp điện dựa trên sự biến dạng động của vật liệu áp điện của nó dưới tác dụng của điện trường xoay chiều. Khi có điện áp vào, vật liệu giãn nở và co lại theo chu kỳ, tạo ra các rung động ở tần số siêu âm - thường là từ 100 kHz đến vài MHz.

Một lớp chất lỏng được đặt trên bề mặt nguyên tử hóa sẽ phản ứng với dao động này. Khi biên độ rung vượt quá ngưỡng sức căng bề mặt, màng chất lỏng sẽ phân hủy thành các giọt nhỏ, tạo ra sương mù nguyên tử. Quá trình này có thể được mô tả theo ba giai đoạn chính:

Chuyển đổi năng lượng:
Đầu vào điện được chuyển thành rung động cơ học thông qua hiệu ứng áp điện.

Truyền sóng:
Sóng cơ truyền đến bề mặt chất lỏng, tạo thành sóng mao dẫn đứng.

Phóng ra giọt nước:
Ở biên độ tới hạn, sóng bề mặt vỡ ra, giải phóng các giọt đồng nhất vào môi trường xung quanh.

Kích thước của những giọt này có thể được kiểm soát chính xác bằng cách điều chỉnh tần số kích thích và các thông số vật lý của bề mặt chip. Khả năng điều khiển này làm cho máy phun áp điện rất phù hợp cho ống hít y tế, hệ thống phủ chính xác và thiết bị tạo ẩm nhỏ gọn.

Thông qua cơ chế này, chip nguyên tử hóa áp điện đạt được khả năng hình thành giọt hiệu quả cao với mức thất thoát năng lượng tối thiểu và không cần áp suất không khí bên ngoài hoặc sưởi ấm—một lợi thế củng cố việc áp dụng nó ngày càng tăng trong nhiều ngành công nghiệp.

Các thông số chính và số liệu hiệu suất

Kích thước và phân bố giọt

Một trong những chỉ số hiệu suất quan trọng nhất của chip nguyên tử hóa áp điện là kích thước và tính đồng nhất của các giọt mà nó tạo ra. Kích thước giọt xác định mức độ hiệu quả của chất nguyên tử hóa tương tác với không khí, bề mặt hoặc hệ hô hấp của con người trong các ứng dụng y tế. Ví dụ, các giọt nhỏ hơn làm tăng diện tích bề mặt và tốc độ khuếch tán, trong khi các giọt lớn hơn giúp kiểm soát lắng đọng tốt hơn trong lớp phủ hoặc sử dụng trong nông nghiệp.

Quá trình tạo microdroplet chủ yếu bị ảnh hưởng bởi tần số truyền động, biên độ rung, độ nhớt của chất lỏng và sức căng bề mặt. Tần số cao hơn thường tạo ra các giọt nhỏ hơn, trong khi biên độ lớn hơn sẽ làm tăng tốc độ phóng giọt. Sự phân bố giọt ổn định là đặc điểm nổi bật của chip áp điện chất lượng cao, đảm bảo kết quả phun sương ổn định và có thể dự đoán được.

Các yếu tố ảnh hưởng đến kích thước và tính đồng nhất của giọt nước

tham số	Ảnh hưởng đến kích thước giọt	Mô tả
Tần số	Tỉ lệ nghịch	Caoer frequency → smaller droplets
Biên độ	Tỷ lệ trực tiếp	Biên độ lớn hơn → giọt lớn hơn
Độ nhớt	Tăng kích thước giọt	Cao-viscosity fluids resist breakup
Sức căng bề mặt	Tăng kích thước giọt	Lực căng mạnh hơn làm giảm hiệu suất nguyên tử hóa

Việc kiểm soát chính xác các yếu tố này cho phép các bộ nguyên tử áp điện tạo ra các giọt trong phạm vi từ dưới micron đến hàng chục micron, phù hợp với các nhu cầu công nghiệp và y sinh khác nhau. Sự ổn định của sự phân bố kích thước giọt cũng rất cần thiết cho khả năng tái tạo, đặc biệt là trong công nghệ phân phối khí dung dược phẩm và lớp phủ mịn.

Tần số nguyên tử hóa

Tần số nguyên tử hóa xác định số lượng rung động hoặc dao động xảy ra mỗi giây trong vật liệu áp điện. Nó ảnh hưởng trực tiếp đến cả kích thước giọt và tốc độ nguyên tử hóa tổng thể. Các chip nguyên tử hóa áp điện điển hình hoạt động ở tần số từ 100 kHz đến 2 MHz, tùy thuộc vào thiết kế và ứng dụng.

Tần số cộng hưởng của chip phải khớp chính xác với tín hiệu điều khiển để tối đa hóa hiệu quả. Khi vận hành ở chế độ tắt cộng hưởng, đầu ra có thể bị giảm, hình thành giọt nước không ổn định hoặc mất điện quá mức. Vì vậy, điều chỉnh tần số là một phần quan trọng của việc hiệu chỉnh hệ thống.

Ở tần số cao hơn, kích thước giọt giảm do sự lan truyền sóng bề mặt nhanh hơn và sự mất ổn định mao mạch tăng lên. Điều này làm cho quá trình nguyên tử hóa tần số cao đặc biệt thuận lợi trong công nghệ phun khí dung, trong đó cần tạo ra sương mù mịn để điều trị hô hấp hoặc phân tán có kiểm soát. Ngược lại, tần số vừa phải được sử dụng trong các ứng dụng như lớp phủ và tạo ẩm, trong đó các giọt lớn hơn một chút được mong muốn để tăng cường độ che phủ và khả năng lưu giữ.

Hình dạng thiết kế của chip—chẳng hạn như độ dày, kiểu điện cực và cấu trúc khoang—cũng ảnh hưởng đến sự cộng hưởng tự nhiên của nó, điều này quyết định dải tần số hoạt động. Tối ưu hóa các đặc điểm này đảm bảo hiệu suất ổn định và hoạt động tiết kiệm năng lượng.

Tốc độ dòng chảy và tiêu thụ năng lượng

Tốc độ dòng chảy của chip nguyên tử hóa Piezo xác định lượng chất lỏng có thể được nguyên tử hóa trên một đơn vị thời gian. Nó phụ thuộc vào công suất đầu vào, diện tích bề mặt và biên độ rung. Chip tần số cao thường tạo ra các giọt nhỏ hơn nhưng tốc độ dòng chảy thấp hơn, trong khi các thiết kế tần số thấp hơn có thể đạt được thông lượng lớn hơn với kích thước giọt lớn hơn một chút.

Hiệu quả năng lượng là ưu điểm chính của nguyên tử hóa áp điện so với hệ thống khí nén hoặc siêu âm. Vì chip chuyển đổi năng lượng điện trực tiếp thành chuyển động cơ học mà không cần nén khí hoặc sưởi ấm nên mức tiêu thụ điện năng vẫn ở mức tối thiểu ngay cả khi hoạt động liên tục.

Các số liệu hiệu suất điển hình cho chip nguyên tử hóa Piezo

tham số	Phạm vi điển hình	Tác động hiệu suất
Tần số hoạt động	100 kHz – 2 MHz	Kiểm soát kích thước giọt
Kích thước giọt	1 – 30 µm	Xác định sự phù hợp của ứng dụng
Tốc độ dòng chảy	0,1 – 10 mL/phút	Ảnh hưởng đến hiệu quả thông lượng
Tiêu thụ điện năng	<5 W	Cho biết hiệu quả năng lượng tổng thể

Việc tạo ra các giọt nhỏ hiệu quả với chi phí năng lượng thấp khiến quá trình nguyên tử hóa áp điện trở nên lý tưởng cho các thiết bị chạy bằng pin hoặc di động, chẳng hạn như ống hít, máy khuếch tán và máy phun cầm tay. Hơn nữa, khả năng sinh nhiệt thấp giúp ngăn ngừa hư hỏng các vật liệu nhạy cảm, bảo toàn tính toàn vẹn của chất lỏng như dược phẩm, nước hoa hoặc dung dịch sinh học.

Các ứng dụng của chip nguyên tử hóa Piezo

Ứng dụng y tế

Trong lĩnh vực y tế, chip nguyên tử hóa Piezo đã trở thành một thành phần quan trọng trong công nghệ phun khí dung hiện đại, thay đổi cách phân phối khí dung trị liệu. Máy phun sương khí nén truyền thống dựa vào khí nén để tạo ra sương mù, thường tạo ra kích thước giọt không nhất quán và gây lãng phí thuốc. Ngược lại, các hệ thống dựa trên áp điện tạo ra các giọt nhỏ mịn, đồng đều bằng cách sử dụng độ rung có kiểm soát, cho phép lắng đọng thuốc hiệu quả hơn trong phổi.

Điều khiển có độ chính xác cao này cho phép tối ưu hóa liều lượng và giảm thiểu chất thải lỏng, điều này rất quan trọng trong điều trị các tình trạng hô hấp như hen suyễn hoặc bệnh phổi tắc nghẽn mãn tính (COPD). Hơn nữa, hoạt động yên tĩnh và nhu cầu năng lượng thấp của máy phun áp điện giúp tăng cường sự thoải mái và tính di động của bệnh nhân, cho phép sử dụng ống hít chạy bằng pin, nhỏ gọn.

Bảng dưới đây tóm tắt những lợi ích chính của nguyên tử hóa áp điện trong các ứng dụng y tế.

Ưu điểm y tế của chip nguyên tử Piezo

tính năng	Mô tả	lợi ích
Kích thước giọt được kiểm soát	Tạo microdroplet nhất quán	Phổi hấp thụ hiệu quả
Thấp Noise Operation	Không có cơ chế khí nén	Tăng cường sự thoải mái cho người dùng
Thiết kế di động	Nhỏ gọn và nhẹ	Thích hợp cho sử dụng tại nhà hoặc đi du lịch
Hiệu quả năng lượng	Tiêu thụ điện năng tối thiểu	Tuổi thọ pin kéo dài

Thông qua các tính năng này, chip nguyên tử hóa áp điện đã tự khẳng định mình là nền tảng cho các hệ thống xông và khí dung thế hệ tiếp theo, mang lại cả độ chính xác và sự thuận tiện cho bệnh nhân.

Ứng dụng công nghiệp

Các quy trình công nghiệp ngày càng áp dụng chip nguyên tử hóa áp điện cho các nhiệm vụ phủ chính xác, xử lý bề mặt và phun lắng đọng. Các công nghệ phun truyền thống, chẳng hạn như hệ thống khí nén hoặc thủy lực, thường phải đối mặt với những thách thức trong việc kiểm soát giọt nước, phun quá mức và tiêu thụ năng lượng. Tuy nhiên, nguyên tử hóa dựa trên Piezo mang lại độ đồng đều của giọt ở cấp độ micromet và tốc độ dòng chảy có thể điều chỉnh, đảm bảo độ dày lớp nhất quán và lãng phí vật liệu tối thiểu.

Các ngành công nghiệp sử dụng lớp phủ màng mỏng, chất bôi trơn, chất kết dính hoặc vật liệu dẫn điện có thể đạt được những cải tiến hiệu suất đáng kể thông qua kiểm soát phun sương chính xác. Bởi vì việc tạo ra các giọt nhỏ đạt được thông qua rung động thay vì điều áp, nên quy trình vẫn sạch sẽ và giảm nhu cầu bảo trì vòi phun phức tạp.

Ứng dụng công nghiệp của chip nguyên tử hóa Piezo

Loại ứng dụng	chức năng	Lợi thế
Lớp phủ chính xác	Lắng đọng lớp có kiểm soát	Cao uniformity and reduced waste
Làm mát và bôi trơn	Phun sương cục bộ	Cải thiện hiệu quả và an toàn
Lắng đọng mực và phim	Kiểm soát việc phân phối giọt	Lớp phủ mịn, không tì vết

Ngoài ra, hoạt động ở nhiệt độ thấp của máy nguyên tử áp điện giúp chúng tương thích với các vật liệu nhạy cảm với nhiệt, điều này rất cần thiết trong điện tử và sản xuất vật liệu tiên tiến.

Điện tử tiêu dùng

Trong các sản phẩm tiêu dùng, chip nguyên tử hóa áp điện được sử dụng rộng rãi trong máy tạo độ ẩm, máy khuếch tán hương thơm và máy lọc không khí. Các thiết bị này được hưởng lợi từ khả năng tạo ra sương mù nhất quán mà không cần làm nóng của chip, từ đó bảo tồn các đặc tính tự nhiên của tinh dầu hoặc chất lỏng thơm.

So với máy tạo độ ẩm siêu âm thông thường, máy phun sương áp điện tiêu thụ ít năng lượng hơn, hoạt động êm hơn và kiểm soát cường độ sương mù tốt hơn. Cấu trúc nhỏ gọn của chúng cho phép tích hợp liền mạch vào các thiết bị nhỏ, bao gồm máy tạo độ ẩm di động và máy khuếch tán trong nhà thông minh.

Người tiêu dùng ngày càng ưa thích các thiết bị cân bằng giữa hiệu suất và tính bền vững, và bộ phun áp điện hoàn toàn phù hợp với xu hướng này thông qua sự kết hợp giữa mức tiêu thụ điện năng thấp và tuổi thọ hoạt động lâu dài.

Ứng dụng trong Điện tử tiêu dùng

Loại thiết bị	Vai trò của chip nguyên tử hóa Piezo	Lợi ích chính
Máy tạo độ ẩm	Tạo ra sương mù mịn, mát	Tăng cường độ ẩm không khí và sự thoải mái
Máy khuếch tán hương thơm	Nguyên tử hóa tinh dầu	Giữ hương thơm tinh khiết
Máy lọc không khí	Cung cấp các hạt sương mù hoạt động	Cải thiện chất lượng không khí

Bằng cách cung cấp khả năng tạo sương mù im lặng, tiết kiệm năng lượng, công nghệ nguyên tử hóa áp điện nâng cao trải nghiệm người dùng và tuổi thọ của thiết bị, củng cố giá trị của công nghệ này trên thị trường điện tử tiêu dùng.

Ứng dụng nông nghiệp

Nông nghiệp cũng sử dụng chip nguyên tử hóa Piezo để phun thuốc trừ sâu, phân bón và chất điều hòa sinh trưởng thực vật một cách chính xác. Hệ thống phun thông thường thường tạo ra kích thước giọt không đồng đều, dẫn đến lãng phí hóa chất và ô nhiễm môi trường. Ngược lại, máy phun Piezo cho phép tạo ra các giọt nhỏ có kiểm soát để đảm bảo độ bao phủ đồng đều và sử dụng tối ưu các hóa chất nông nghiệp.

Bởi vì những con chip này có thể được tích hợp vào máy phun nhỏ gọn, chạy bằng pin, nên chúng hỗ trợ các hoạt động nông nghiệp chính xác bằng cách giảm mức tiêu thụ chất lỏng và giảm thiểu thất thoát do trôi dạt. Khả năng nguyên tử hóa nhiều loại chất lỏng—bao gồm cả công thức gốc nước và dạng nhớt—mở rộng phạm vi sử dụng của chúng cho môi trường nhà kính và hệ thống tưới tiêu tự động.

Lợi ích nông nghiệp của chip nguyên tử hóa Piezo

chức năng	tác động	lợi ích
Phun thuốc trừ sâu	Kích thước giọt đồng đều	Bảo hiểm tốt hơn và giảm chất thải
phân bón	Phát hành có kiểm soát	Cải thiện hiệu quả dinh dưỡng
Tưới thông minh	Tích hợp phân phối sương mù	Tăng cường tăng trưởng cây trồng và tiết kiệm nước

Do đó, bộ phun áp điện góp phần vào canh tác bền vững bằng cách cải thiện độ chính xác, giảm mức sử dụng năng lượng và hỗ trợ các hoạt động nông nghiệp thân thiện với môi trường.

Ưu điểm của nguyên tử hóa Piezo

Độ chính xác và kiểm soát cao

Ưu điểm nổi bật nhất của chip nguyên tử hóa Piezo nằm ở khả năng tạo ra các giọt có độ đồng đều cao với khả năng kiểm soát kích thước chính xác. Độ chính xác này đạt được thông qua kích thích điện trực tiếp của vật liệu áp điện, cho phép tinh chỉnh các thông số rung theo kích thước giọt mong muốn.

Không giống như các hệ thống cơ khí hoặc khí nén, nguyên tử hóa áp điện mang lại khả năng đáp ứng theo thời gian thực. Đường kính giọt có thể được điều chỉnh bằng cách sửa đổi tần số hoặc điện áp truyền động, cho phép điều khiển giọt nhỏ phù hợp cho các ứng dụng cụ thể như phân phối khí dung y tế, lớp phủ vi mô hoặc khuếch tán hương thơm.

Tính nhất quán của việc phân phối giọt cũng giúp nâng cao độ lặp lại của quy trình và chất lượng sản phẩm. Trong bối cảnh dược phẩm và công nghiệp, mức độ kiểm soát này đảm bảo sử dụng nguyên liệu tối ưu, chất thải tối thiểu và khả năng tái sản xuất cao trên các lô sản xuất.

So sánh khả năng kiểm soát phun sương

Loại nguyên tử hóa	Kiểm soát độ chính xác	Tốc độ phản hồi	Tính nhất quán của giọt
Nguyên tử hóa áp điện	Tuyệt vời	tức thì	Caoly Uniform
Nguyên tử hóa siêu âm	Trung bình	Chậm	Biến
Phun khí nén	Thấp	Trung bình	Không nhất quán

Độ chính xác như vậy củng cố bộ nguyên tử áp điện là công nghệ được ưu tiên trong đó độ ổn định, độ chính xác và khả năng lặp lại là rất quan trọng.

Hiệu quả năng lượng

Hiệu quả sử dụng năng lượng là một điểm mạnh khác của chip nguyên tử hóa áp điện. Những thiết bị này chuyển đổi năng lượng điện trực tiếp thành các rung động cơ học với tổn thất nhiệt tối thiểu, cho phép nguyên tử hóa ở mức năng lượng cực thấp. Công suất hoạt động thông thường là dưới 5 watt—thấp hơn đáng kể so với hệ thống siêu âm hoặc khí nén.

Hiệu quả này không chỉ làm giảm chi phí năng lượng mà còn cho phép vận hành nhỏ gọn, chạy bằng pin trong các thiết bị di động hoặc thiết bị đeo được. Hơn nữa, do quá trình nguyên tử hóa không cần gia nhiệt hoặc điều áp nên các đặc tính vật lý và hóa học của chất lỏng vẫn còn nguyên vẹn, khiến công nghệ này phù hợp với các công thức sinh học hoặc hóa học nhạy cảm.

Đặc tính hiệu quả năng lượng

tính năng	Mô tả	lợi ích
Chuyển đổi năng lượng trực tiếp	Quá trình điện-cơ khí	Mất điện tối thiểu
Thấp Power Requirement	Hoạt động dưới 5W	Tương thích với các hệ thống di động
Không sinh nhiệt	Ngăn chặn sự suy thoái nhiệt	An toàn cho chất lỏng tinh tế

Tỷ lệ hiệu suất năng lượng trên nguyên tử hóa cao góp phần thiết kế sản phẩm bền vững và phù hợp với nhu cầu ngày càng tăng về các công nghệ tiêu thụ thấp, thân thiện với môi trường.

Kích thước nhỏ gọn và tính di động

Khả năng thu nhỏ của chip nguyên tử hóa áp điện khiến chúng trở nên lý tưởng để tích hợp vào các thiết bị nhỏ và di động. Cấu trúc trạng thái rắn của chúng giúp loại bỏ các bộ phận cơ khí cồng kềnh, cho phép các nhà thiết kế sản phẩm giảm kích thước hệ thống mà không ảnh hưởng đến hiệu suất đầu ra.

Tính nhỏ gọn cho phép sử dụng rộng rãi trong các thiết bị điện tử tiêu dùng, ống hít y tế và thiết bị đeo được, trong đó hiệu quả về không gian và năng lượng là tối quan trọng. Hơn nữa, khả năng hoạt động êm ái của chip giúp nâng cao trải nghiệm người dùng, đặc biệt là trong các ứng dụng cá nhân và trong nhà như máy làm ẩm không khí và máy khuếch tán hương thơm.

Sự kết hợp giữa việc giảm kích thước, vận hành im lặng và hiệu suất đáng tin cậy mang lại cho thiết bị phun sương nhỏ gọn một lợi thế đáng kể ở cả thị trường tiêu dùng và thị trường chuyên nghiệp.

Ưu điểm vật lý và chức năng của chip nguyên tử hóa Piezo

đặc trưng	Mô tả	Lợi ích ứng dụng
Cấu trúc nhỏ gọn	Yếu tố hình thức nhỏ và nhẹ	Dễ dàng tích hợp vào các thiết bị
Hoạt động im lặng	Tiếng ồn rung tối thiểu	Trải nghiệm người dùng thoải mái
Thấp Power Design	Tương thích với pin nhỏ	Khả năng của thiết bị di động

Thông qua những tiến bộ liên tục trong chế tạo hệ thống vi cơ điện tử (MEMS), các chip áp điện trong tương lai dự kiến sẽ đạt được kích thước nhỏ hơn nữa với công suất đầu ra cao hơn.

Khả năng tương thích vật liệu

Một điểm mạnh nữa của chip nguyên tử hóa áp điện nằm ở khả năng nguyên tử hóa nhiều loại chất lỏng, bao gồm dung dịch nước, dung môi hữu cơ, chất lỏng nhớt và các hoạt chất sinh học. Vì quá trình nguyên tử hóa được thực hiện một cách cơ học chứ không phải bằng nhiệt hoặc khí nén nên nó duy trì tính toàn vẹn của các hợp chất dễ bay hơi và nhạy cảm với nhiệt độ.

Khả năng tương thích này mở rộng phạm vi nguyên tử hóa áp điện trong nhiều ngành công nghiệp—từ dược phẩm và mỹ phẩm đến nông nghiệp và xử lý hóa chất tinh xảo. Vật liệu xây dựng không phản ứng, chẳng hạn như thép không gỉ và thạch anh, đảm bảo độ ổn định hóa học lâu dài và khả năng chống ăn mòn.

Khả năng tương thích vật liệu của chip nguyên tử hóa Piezo

Loại chất lỏng	Tính khả thi của nguyên tử hóa	Ứng dụng chung
Giải pháp dựa trên nước	Tuyệt vời	Máy tạo độ ẩms, inhalers
Dung môi hữu cơ	Cao	Sơn công nghiệp
chất lỏng nhớt	Trung bình	Dầu thơm, chất bôi trơn
chất lỏng hoạt tính sinh học	Tuyệt vời	Thiết bị y tế và phòng thí nghiệm

Tính linh hoạt này cho phép bộ phun áp điện hoạt động như một nền tảng phổ biến cho các hệ thống xử lý chất lỏng khác nhau, thúc đẩy sự đổi mới trong các ngành công nghiệp nơi việc nguyên tử hóa có kiểm soát là cần thiết.

Những thách thức và hạn chế

Suy thoái vật liệu

Bất chấp sự trưởng thành về mặt công nghệ, chip nguyên tử hóa áp điện vẫn phải đối mặt với những thách thức liên quan đến sự xuống cấp của vật liệu khi sử dụng lâu dài. Tiếp xúc liên tục với điện trường và ứng suất cơ học có thể dần dần làm suy yếu vật liệu áp điện, đặc biệt là khi hoạt động ở tần số cao hoặc điện áp cao. Điều này dẫn đến giảm biên độ rung và do đó hiệu suất nguyên tử hóa thấp hơn.

Các yếu tố môi trường như độ ẩm, biến động nhiệt độ và ăn mòn chất lỏng cũng làm tăng độ mỏi vật liệu và ăn mòn điện cực. Trong môi trường y tế và công nghiệp, nơi cần phải vận hành liên tục, sự xuống cấp như vậy có thể ảnh hưởng đến độ ổn định và tuổi thọ của thiết bị.

Để giảm thiểu những vấn đề này, các nhà sản xuất thường sử dụng lớp phủ bảo vệ, kỹ thuật đóng gói hoặc vật liệu áp điện tổng hợp có khả năng chống mỏi được cải thiện. Tuy nhiên, độ tin cậy lâu dài của các nguyên tử áp điện vẫn là trọng tâm nghiên cứu liên tục, đặc biệt đối với các ứng dụng yêu cầu hoạt động tần số cao liên tục.

Nguyên nhân và ảnh hưởng của sự xuống cấp vật liệu trong chip nguyên tử hóa Piezo

nguyên nhân	Ảnh hưởng đến hiệu suất	Giải pháp khả thi
Mệt mỏi điện	Giảm phản ứng rung	Sử dụng vật liệu composite PZT có độ bền cao
Căng thẳng nhiệt	Tần số drift and delamination	Kiểm soát nhiệt độ và cách nhiệt
Ăn mòn hóa học	Xói mòn điện cực	Lớp phủ bảo vệ và niêm phong
Mệt mỏi cơ học	Vết nứt kết cấu	Thiết kế nền gia cố

Hiểu và giải quyết các cơ chế xuống cấp này là chìa khóa để kéo dài tuổi thọ hoạt động của hệ thống nguyên tử hóa áp điện.

Tắc nghẽn và bẩn

Một hạn chế quan trọng khác trong chip nguyên tử hóa áp điện là tắc nghẽn hoặc tắc nghẽn bề mặt nguyên tử hóa. Vì hầu hết các thiết kế đều dựa vào các lỗ có kích thước vi mô hoặc cấu trúc lưới để tạo điều kiện cho việc tạo ra các giọt nhỏ, nên bất kỳ sự tích tụ cặn rắn, tạp chất hoặc chất lỏng khô nào cũng có thể cản trở các đường đi này, làm giảm sản lượng và thay đổi tính đồng nhất của giọt.

Chất lỏng chứa muối hòa tan, dầu hoặc các hạt đặc biệt dễ gây tắc nghẽn như vậy. Vấn đề này không chỉ ảnh hưởng đến hiệu suất phun sương mà còn có thể dẫn đến tăng mức tiêu thụ năng lượng do hệ thống bù đắp cho lưu lượng bị giảm.

Các giải pháp bảo trì phòng ngừa và thiết kế thông minh là rất cần thiết để giảm thiểu vấn đề này. Các kỹ thuật như lớp phủ kỵ nước, xung siêu âm tự làm sạch hoặc xả tần số cao định kỳ đang được khám phá để duy trì hiệu suất ổn định.

Chiến lược ngăn ngừa tắc nghẽn cho chip nguyên tử hóa Piezo

nguyên nhân of Clogging	Biện pháp phòng ngừa	Kết quả mong đợi
Tích lũy dư lượng	Lớp phủ bề mặt và lọc	Giảm tần suất tắc nghẽn
Phim lỏng khô	Chế độ tần số cao tự làm sạch	Tự động làm sạch vòi phun
Ô nhiễm hạt	Lọc trước chất lỏng đầu vào	Đầu ra giọt ổn định
Dư lượng chất lỏng gốc dầu	Làm sạch dung môi định kỳ	Hiệu suất nguyên tử hóa được khôi phục

Do đó, việc duy trì độ sạch của giao diện phun là một yêu cầu vận hành quan trọng, đặc biệt là trong các thiết bị y tế và nông nghiệp, nơi độ tin cậy và vệ sinh là rất quan trọng.

Cân nhắc chi phí

Mặc dù chip nguyên tử hóa áp điện mang lại những lợi thế về hiệu suất vượt trội nhưng chi phí vẫn là yếu tố quan trọng hạn chế việc áp dụng rộng rãi nó ở một số thị trường nhất định. Quá trình chế tạo bao gồm các bước có độ chính xác cao như lắng đọng màng mỏng, gia công vi mô và quang khắc, tất cả đều làm tăng độ phức tạp và chi phí sản xuất.

Ngoài ra, việc sử dụng các vật liệu tiên tiến như điện cực bạch kim và gốm PZT góp phần làm tăng chi phí sản xuất so với các phương pháp nguyên tử hóa truyền thống. Đối với các ứng dụng công nghiệp quy mô lớn, nơi chi phí trên mỗi đơn vị là rất quan trọng, điều này có thể ảnh hưởng đến tính khả thi về mặt kinh tế.

Tuy nhiên, những đổi mới liên tục trong hệ thống vi cơ điện tử (MEMS) và khoa học vật liệu đang dần giảm những chi phí này. Xu hướng sản xuất hàng loạt, năng suất wafer được cải thiện và quy trình lắp ráp đơn giản hóa được kỳ vọng sẽ tạo ra nguyên tử áp điện dễ tiếp cận hơn trong cả lĩnh vực tiêu dùng và công nghiệp.

Các yếu tố hiệu suất chi phí trong công nghệ nguyên tử hóa Piezo

Yếu tố chi phí	tác động on Price	Tối ưu hóa tiềm năng
Lựa chọn vật liệu	Cao for PZT and noble metals	Khám phá gốm sứ hoặc vật liệu tổng hợp chi phí thấp
Độ phức tạp chế tạo	Tăng thời gian sản xuất	Tự động lắp ráp và kiểm tra
Gia công chính xác	Tăng chi phí công cụ và lao động	Áp dụng các kỹ thuật MEMS có thể mở rộng
Tích hợp hệ thống	Yêu cầu mạch hiệu chuẩn và điều khiển	Sử dụng thiết kế trình điều khiển mô-đun

Đạt được sự cân bằng giữa chi phí và hiệu suất vẫn là thách thức chính trong việc mở rộng quy mô sản xuất chip nguyên tử hóa áp điện. Khi các vật liệu và quy trình mới xuất hiện, công nghệ này có thể sẽ trở nên hiệu quả hơn về mặt chi phí và được áp dụng rộng rãi.

Những đổi mới gần đây và xu hướng tương lai

Kỹ thuật vật liệu tiên tiến

Những tiến bộ gần đây trong khoa học vật liệu đã nâng cao đáng kể hiệu suất và độ bền của chip nguyên tử hóa áp điện. Các nhà nghiên cứu đang khám phá các hợp chất áp điện và vật liệu nanocompozit mới để cải thiện hiệu suất chuyển đổi năng lượng, độ ổn định nhiệt độ và khả năng chống ăn mòn.

Trong số này, gốm áp điện không chì như kali natri niobate (KNN) và bismuth natri titanate (BNT) đã thu hút được sự chú ý như là chất thay thế thân thiện với môi trường cho chì zirconate titanate thông thường (PZT). Những vật liệu này không chỉ tuân thủ các quy định về môi trường mà còn có khả năng chống mỏi vượt trội và hệ số áp điện ổn định dưới ứng suất nhiệt.

Một hướng mới nổi khác là tích hợp vật liệu nano, trong đó các ống nano cacbon, các lớp graphene hoặc lớp phủ nano bạc được tích hợp vào điện cực hoặc chất nền. Phương pháp lai này giúp tăng cường độ bền cơ học, độ dẫn điện và hiệu quả sử dụng năng lượng.

Các vật liệu mới nổi trong quá trình phát triển chip nguyên tử hóa Piezo

Loại vật liệu	Lợi thế chính	Lợi ích ứng dụng
Gốm sứ KNN	Không chì, ổn định nhiệt	Thiết bị nguyên tử hóa thân thiện với môi trường
Gốm sứ dựa trên BNT	Cao fatigue resistance	Tuổi thọ hoạt động dài
Điện cực graphene	Độ dẫn điện vượt trội	Giảm tiêu thụ điện năng
Chất nền được gia cố bằng CNT	Tăng cường độ bền cơ học	Cải thiện độ bền rung

Những đổi mới về vật liệu này rất quan trọng để đáp ứng nhu cầu ngày càng tăng về các hệ thống nguyên tử hóa nhỏ gọn, hiệu quả và bền vững.

Hệ thống nguyên tử hóa thông minh và thích ứng

Việc tích hợp các công nghệ điều khiển thông minh đã xác định lại hoạt động của các máy nguyên tử áp điện hiện đại. Các mạch điều khiển và bộ vi điều khiển tiên tiến hiện cho phép điều chế tần số thích ứng, phản hồi giọt thời gian thực và điều chỉnh lưu lượng tự động.

Trong các hệ thống phun sương thông minh, các cảm biến liên tục theo dõi các thông số như nhiệt độ, biên độ rung và độ nhớt của chất lỏng. Dựa trên dữ liệu này, hệ thống sẽ tự động điều chỉnh tần số truyền động và điện áp để duy trì hiệu suất tối ưu và độ đồng đều của giọt nước.

Những đổi mới như vậy đặc biệt có tác động trong các lĩnh vực như chăm sóc sức khỏe, trong đó việc kiểm soát liều lượng khí dung và kích thước hạt chính xác là rất quan trọng. Tương tự, máy phun nông nghiệp và máy tạo độ ẩm công nghiệp được hưởng lợi từ việc điều chỉnh tự động theo các điều kiện chất lỏng khác nhau.

Các tính năng chính của Hệ thống nguyên tử hóa Piezo thông minh

tính năng	chức năng	tác động
Kiểm soát tần số thích ứng	Điều chỉnh độ nhớt và nhiệt độ của chất lỏng	Duy trì tính nhất quán của giọt
Phản hồi dựa trên cảm biến	Theo dõi hiệu suất nguyên tử hóa	Cho phép điều khiển vòng kín
Kết nối IoT	Hoạt động và chẩn đoán từ xa	Tạo điều kiện bảo trì thông minh
Thuật toán tối ưu hóa năng lượng	Giảm thiểu việc sử dụng năng lượng	Nâng cao hiệu quả và tuổi thọ

Xu hướng hướng tới các hệ thống nguyên tử hóa hỗ trợ IoT đang tăng tốc, cho phép kiểm soát dựa trên dữ liệu và bảo trì dự đoán trên nhiều lĩnh vực khác nhau.

Thu nhỏ và tích hợp

Thu nhỏ đã trở thành một trong những xu hướng xác định trong quá trình phát triển chip nguyên tử hóa áp điện. Sự phát triển của Máy phun nguyên tử dựa trên MEMS (Hệ thống cơ điện tử vi mô) cho phép sản xuất chip siêu nhỏ với khả năng tạo giọt nước chính xác, thường có đường kính dưới 5 μm.

Việc thu nhỏ này hỗ trợ tích hợp vào các thiết bị cầm tay hoặc đeo được, chẳng hạn như máy tạo độ ẩm nhỏ gọn, máy phun sương y tế và máy khuếch tán hương thơm. Ngoài ra, các thiết kế tích hợp kết hợp các kênh phân phối chất lỏng và nguyên tử hóa giúp giảm độ phức tạp của quá trình lắp ráp và cải thiện độ tin cậy.

Lợi ích của chip nguyên tử Piezo dựa trên MEMS

tính năng	Lợi thế kỹ thuật	Ví dụ ứng dụng
Thiết kế siêu nhỏ gọn	Tiết kiệm không gian, nhẹ	Ống hít đeo được
Thấp Power Consumption	Tối ưu hóa để sử dụng di động	Thiết bị chạy bằng pin
Kiểm soát giọt chính xác	Cao uniformity and repeatability	Nguyên tử hóa phòng thí nghiệm
Tích hợp hệ thống	Lắp ráp và điều khiển đơn giản	Máy khuếch tán thông minh nhỏ gọn

Khi công nghệ chế tạo tiến bộ, ranh giới giữa vi lỏng và nguyên tử hóa tiếp tục mờ nhạt, mở đường cho các hệ thống bình phun thu nhỏ thế hệ tiếp theo.

Hiệu quả năng lượng and Sustainability

Tính bền vững đang trở thành trọng tâm trong thiết kế hệ thống nguyên tử hóa. Các hệ thống siêu âm truyền thống thường yêu cầu năng lượng đầu vào cao, nhưng các nguyên tử áp điện tiết kiệm năng lượng gần đây có khả năng duy trì công suất cao với mức tiêu thụ điện năng thấp hơn đáng kể.

Những cải tiến như tối ưu hóa tần số cộng hưởng, mạch truyền động điện áp thấp và cấu trúc quản lý nhiệt giúp giảm thiểu tổn thất năng lượng trong quá trình chuyển đổi. Hơn nữa, việc thúc đẩy các vật liệu có thể tái chế và lớp phủ an toàn với môi trường phản ánh phong trào rộng lớn hơn hướng tới các hoạt động sản xuất bền vững.

Chiến lược tối ưu hóa năng lượng trong nguyên tử hóa Piezo

Chiến lược	Mô tả	kết quả
Điều chỉnh tần số cộng hưởng	Hoạt động ở tần số tự nhiên để đạt hiệu quả	Giảm tổn thất năng lượng
Thấp-Voltage Circuit Design	Kiến trúc trình điều khiển Piezo được tối ưu hóa	Thấper power consumption
Quản lý nhiệt	Ngăn ngừa quá nhiệt và trôi dạt	Hoạt động ổn định lâu dài
Vật liệu tái chế	Lựa chọn thiết kế thân thiện với môi trường	Giảm dấu chân môi trường

Sự kết hợp giữa hiệu suất phun sương cao và thiết kế thân thiện với môi trường đã giúp chip phun sương áp điện trở thành công nghệ dẫn đầu trong làn sóng giải pháp phun xịt bền vững tiếp theo.

Kết luận

Không giống như các thiết bị phun siêu âm hoặc khí nén truyền thống, các hệ thống dựa trên áp điện dựa vào hiệu ứng áp điện—một hiện tượng trong đó rung động cơ học được tạo ra thông qua ứng dụng của điện trường. Quá trình này cho phép sản xuất có kiểm soát các giọt đồng nhất mà không cần làm nóng hoặc thay đổi hóa học chất lỏng.

Ưu điểm cốt lõi của công nghệ này bao gồm kiểm soát kích thước giọt nhỏ, tiêu thụ năng lượng thấp, thiết kế cấu trúc nhỏ gọn và khả năng thích ứng với nhiều loại chất lỏng. Nền tảng vật liệu, thường dựa trên gốm sứ như PZT hoặc các chất thay thế không chì tiên tiến như KNN và BNT, mang lại độ bền cơ học và độ ổn định khi vận hành. Ngoài ra, việc tích hợp hệ thống chế tạo MEMS và phản hồi thông minh đã mở rộng đáng kể tiềm năng ứng dụng trên các lĩnh vực y tế, công nghiệp, nông nghiệp và tiêu dùng.

Điểm mạnh chính của công nghệ chip nguyên tử hóa Piezo

tính năng	Lợi thế kỹ thuật	Tác động công nghiệp
Tạo giọt chính xác	Nguyên tử hóa đồng đều với chất thải tối thiểu	Kiểm soát quá trình nâng cao
Thấp Power Operation	Chuyển đổi điện sang cơ hiệu quả	Giảm chi phí vận hành
Thiết kế thu nhỏ	Nhỏ gọn, di động và dễ tích hợp	Hỗ trợ các thiết bị đeo và cầm tay
Tính linh hoạt của vật liệu	Tương thích với nhiều loại chất lỏng khác nhau	Khả năng ứng dụng rộng rãi hơn trong ngành
Tuân thủ môi trường	Các lựa chọn không chứa chì và có thể tái chế	Thiết kế sản phẩm bền vững

Những đặc điểm này định vị chung công nghệ nguyên tử hóa Piezo như một giải pháp thay thế ưu việt cho các công nghệ nguyên tử hóa thông thường, cả về hiệu suất và trách nhiệm với môi trường.
